震災地域の3Dシュミレーション
国土情報基盤地図情報数値標高モデルを使用し、被災地の3D地形を再現いたしました。甚大な被害の状況
をご確認頂き、多くの支援をお願いいたします。
・10mメッシュ及び5mメッシュ標高から、0m標高を除き作成いたしました関係で、実際の地形より陸地部分が
小さくなっています。
・データの表示部分が、おおよその陸地部分です。
・沿岸の小さな島はカットしてあります。市町村名の表示がおおよその市役所・町役場がある場所です。
・著作権の都合上、数値地図は配置しておりませんので全体地形としてご理解いただけますようお願いいた
します。
・浸水被害地域は、津波のエネルギーまでの計算はできませんので、単純に標高を水位とし表示していますの
で、実際の津波の到達範囲とは異なりますのでご了承ください。
・全ての画像でクリックすると拡大表示されます。
をご確認頂き、多くの支援をお願いいたします。
・10mメッシュ及び5mメッシュ標高から、0m標高を除き作成いたしました関係で、実際の地形より陸地部分が
小さくなっています。
・データの表示部分が、おおよその陸地部分です。
・沿岸の小さな島はカットしてあります。市町村名の表示がおおよその市役所・町役場がある場所です。
・著作権の都合上、数値地図は配置しておりませんので全体地形としてご理解いただけますようお願いいた
します。
・浸水被害地域は、津波のエネルギーまでの計算はできませんので、単純に標高を水位とし表示していますの
で、実際の津波の到達範囲とは異なりますのでご了承ください。
・全ての画像でクリックすると拡大表示されます。

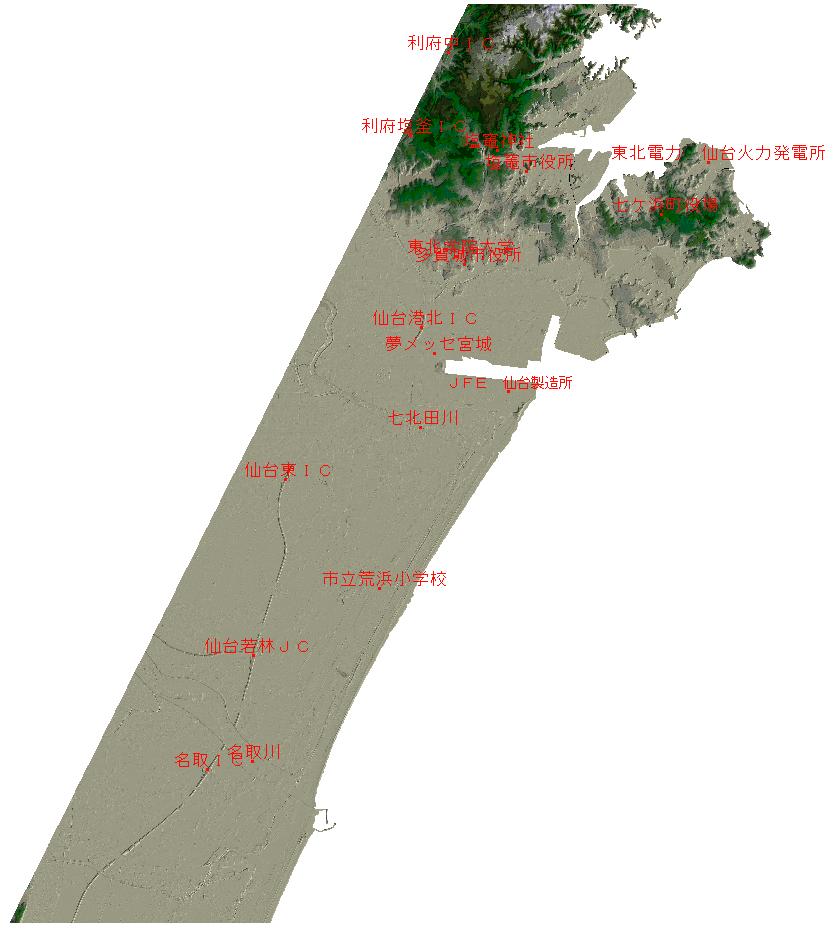

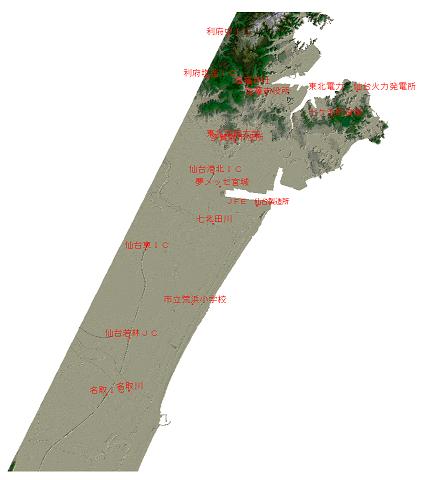

仙台市沿岸地域
仙台空港(名取市)の北側から、日本三景の松島の手前までの地形です。リアス式海岸は、七ケ浜町より南
から、なだらかな地形に変わるため、数mの津波でも内陸奥まで押し寄せた模様です。

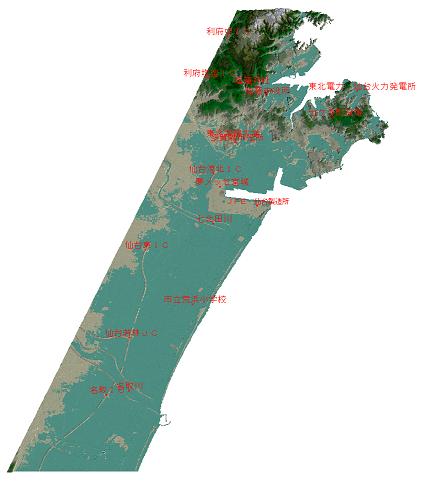

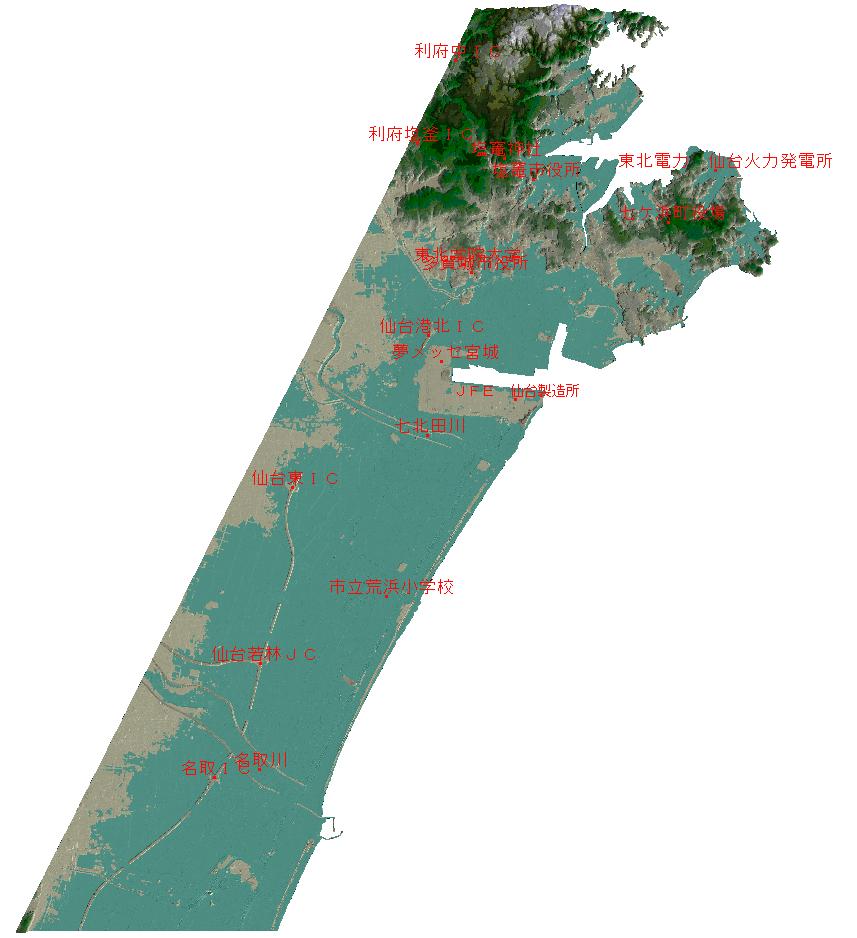

表示されている部分が、陸地の部分で、水色が4m標高の範囲です。海際の堤防より低いため、水がなかな
か引かない地形です。
この地域は、国土情報基盤地図情報 数値標高モデルの5mメッシュデータが準備されていますので、より詳
細な地形形状が出ています。(高速道路や、河川の堤防など)
水色の表示部分が標高4mの範囲です。大部分が水没になります。

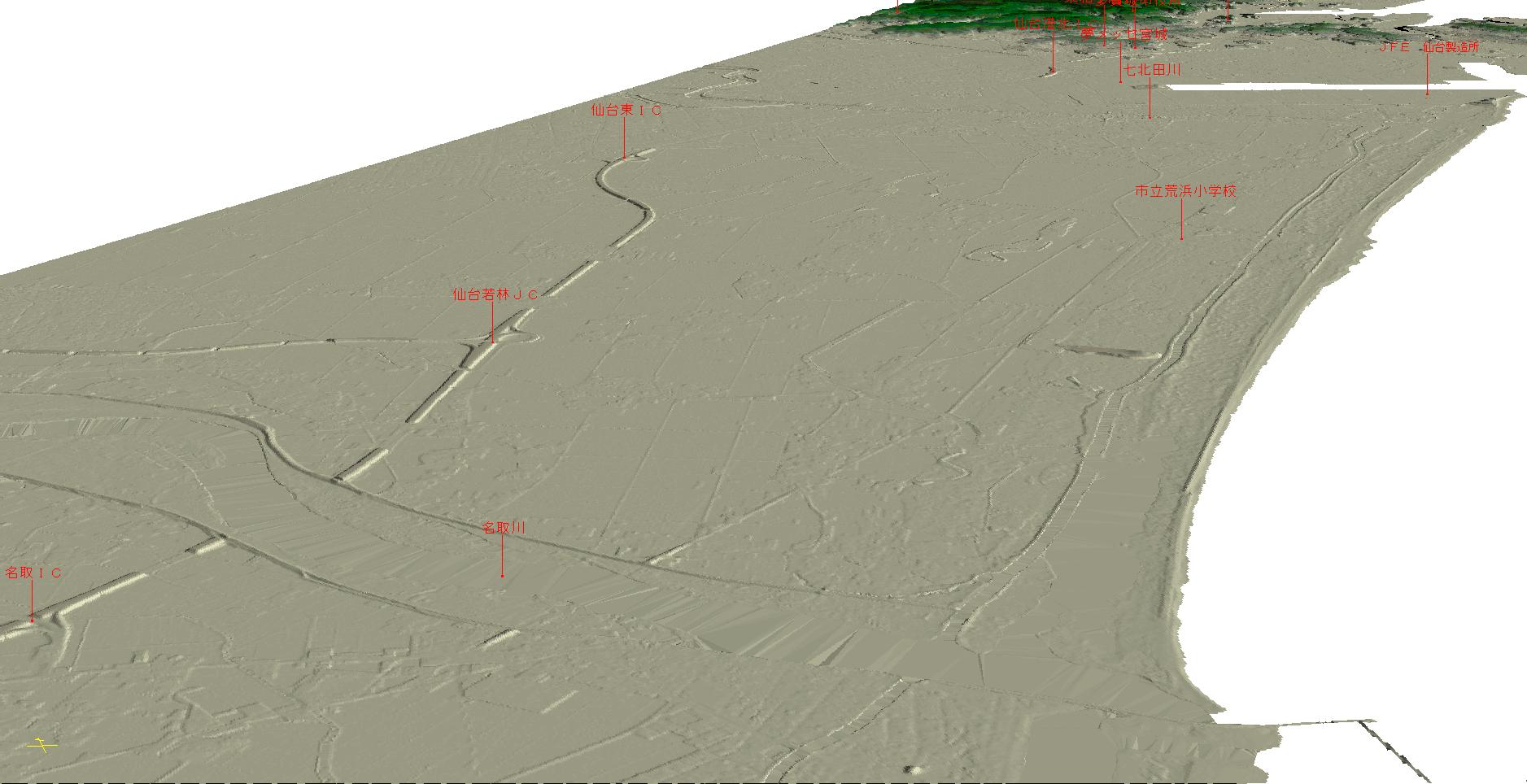

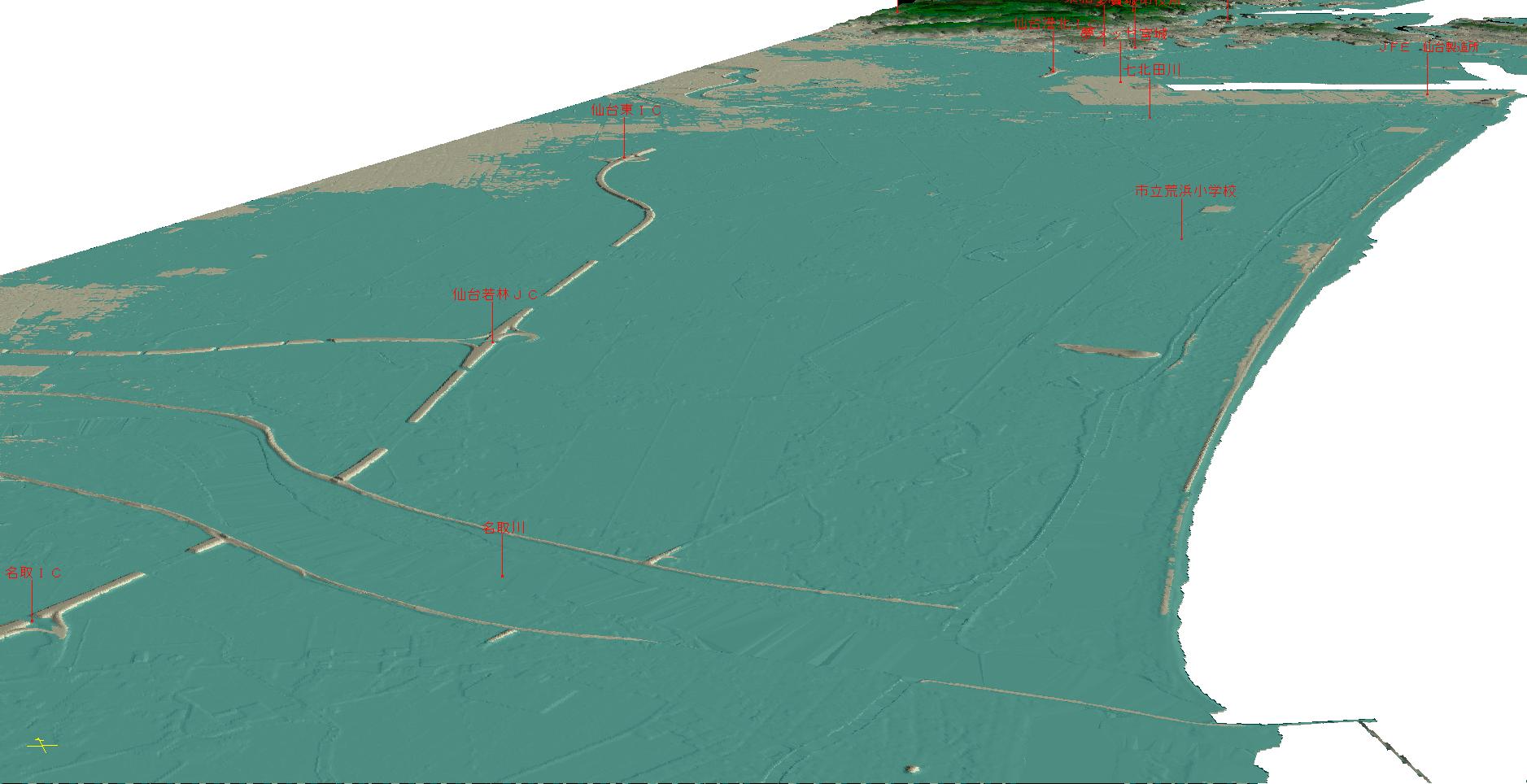

仙台市若林区から北方面地域の3D表示です。
水色の表示部分が標高4mの範囲です。大部分が水没になります。

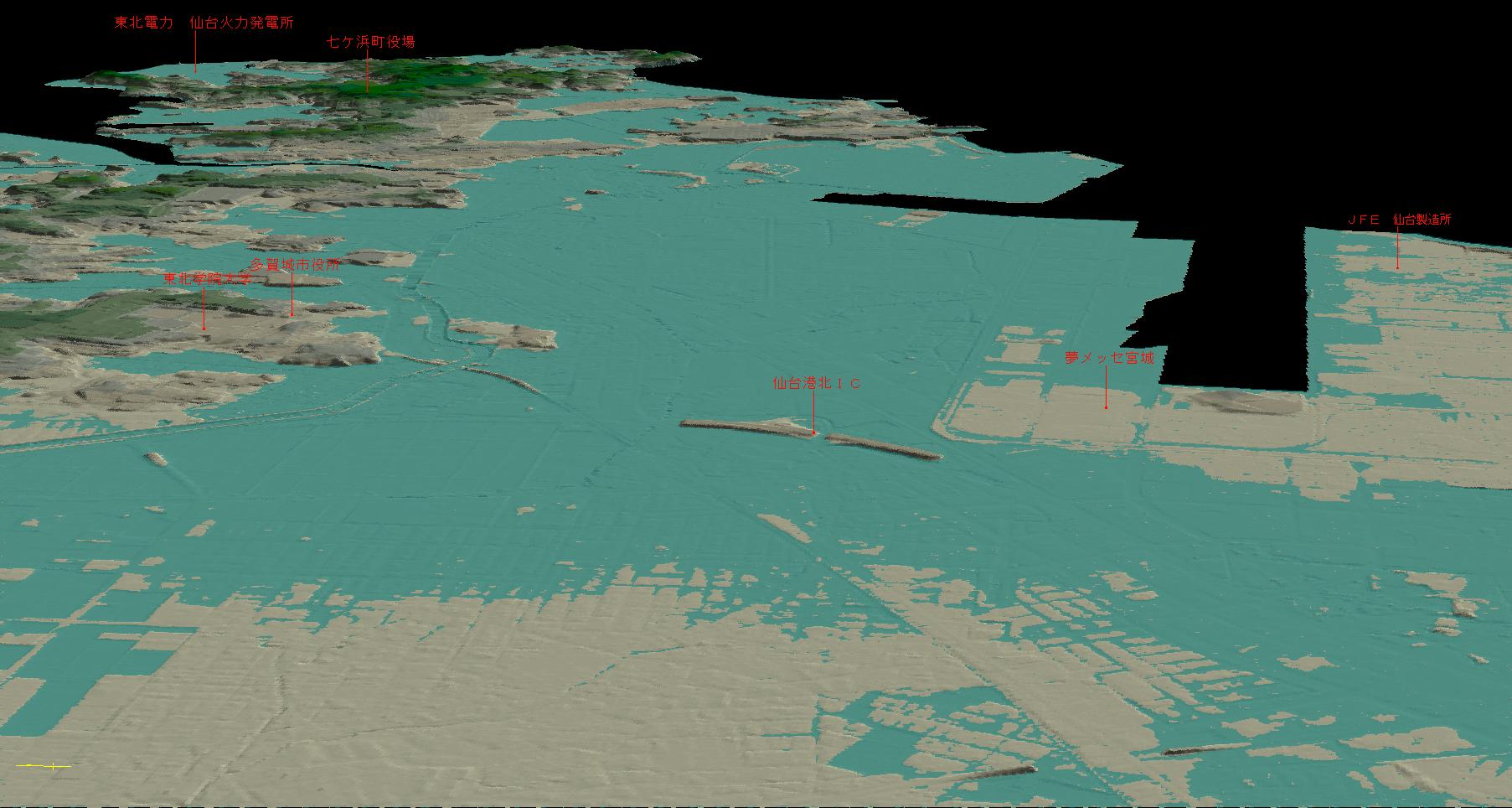

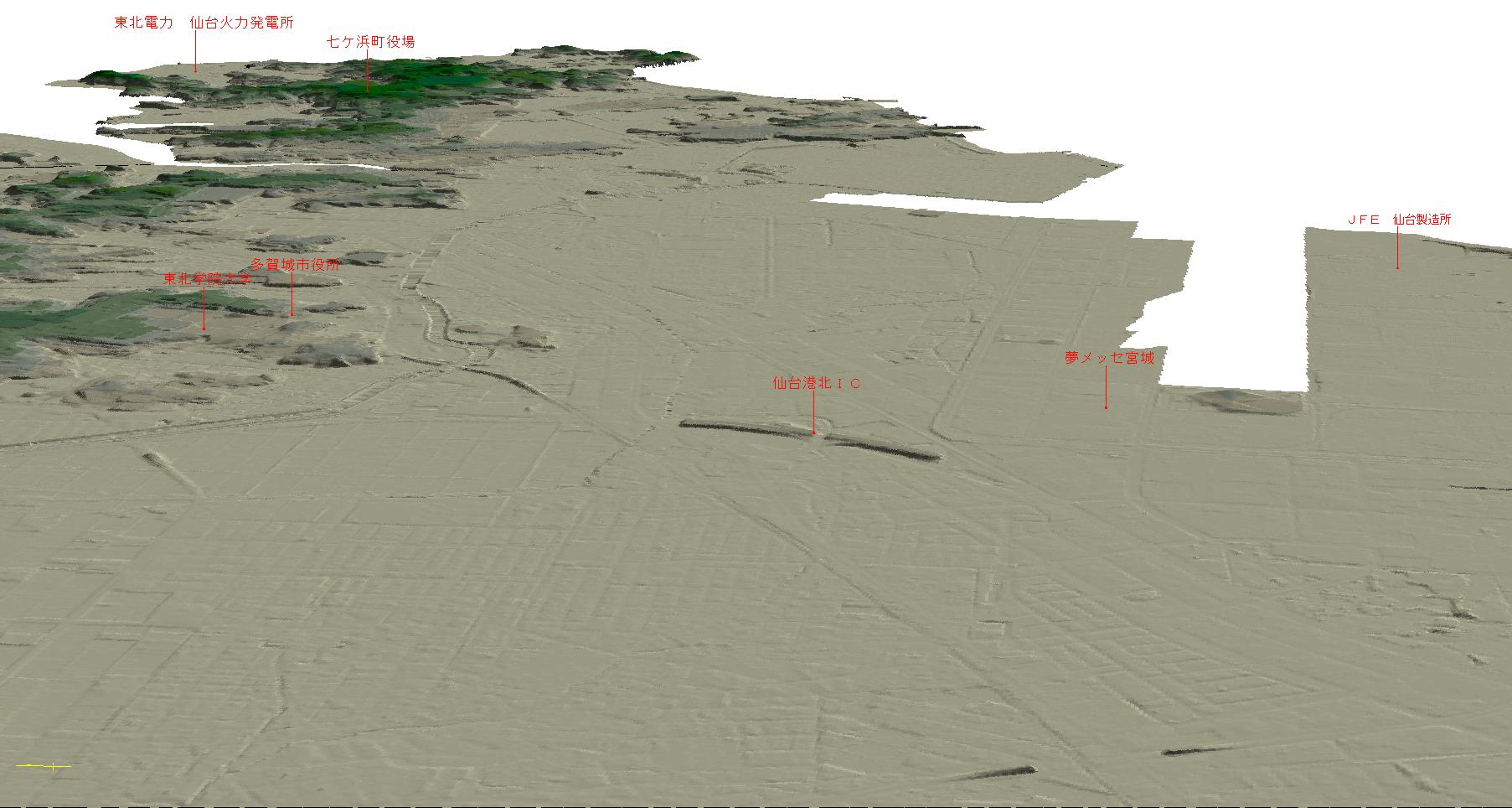

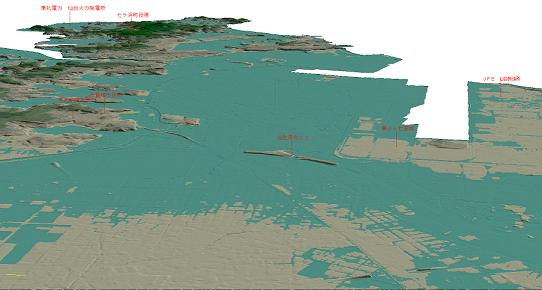

多賀城市から七ケ浜町の拡大です。
水色の表示部分が標高4mの範囲です。市街地の大部分になります。

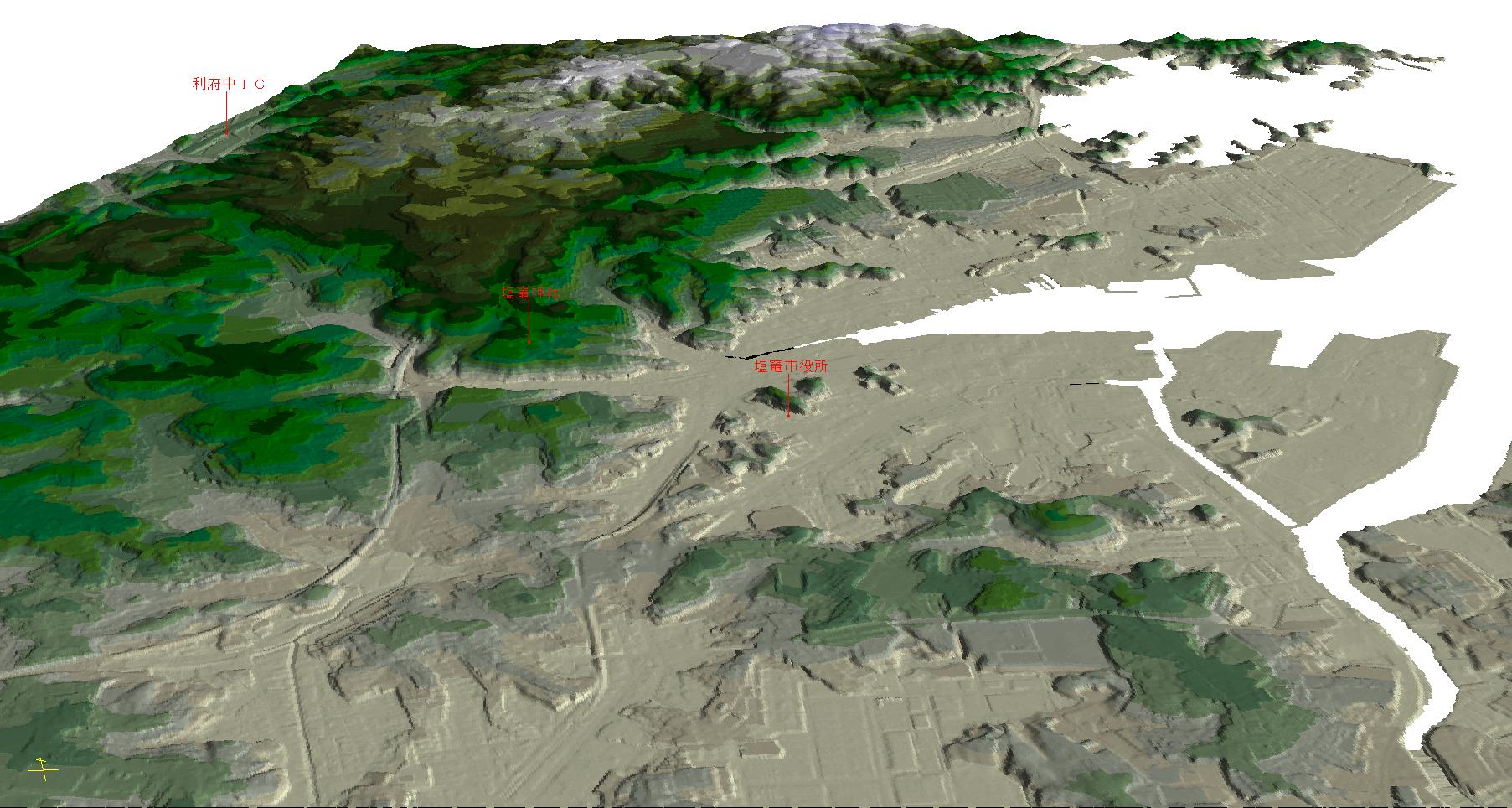

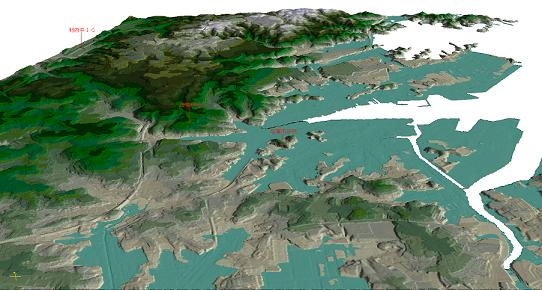

塩釜市の拡大です。
水色の表示部分が標高4mの範囲です。市街地の大部分になります。
